新疆八一鋼鐵中厚板車間液壓泵節能改造項目的解決方案
冶金煉鋼
瀏覽量：28次
一、概述

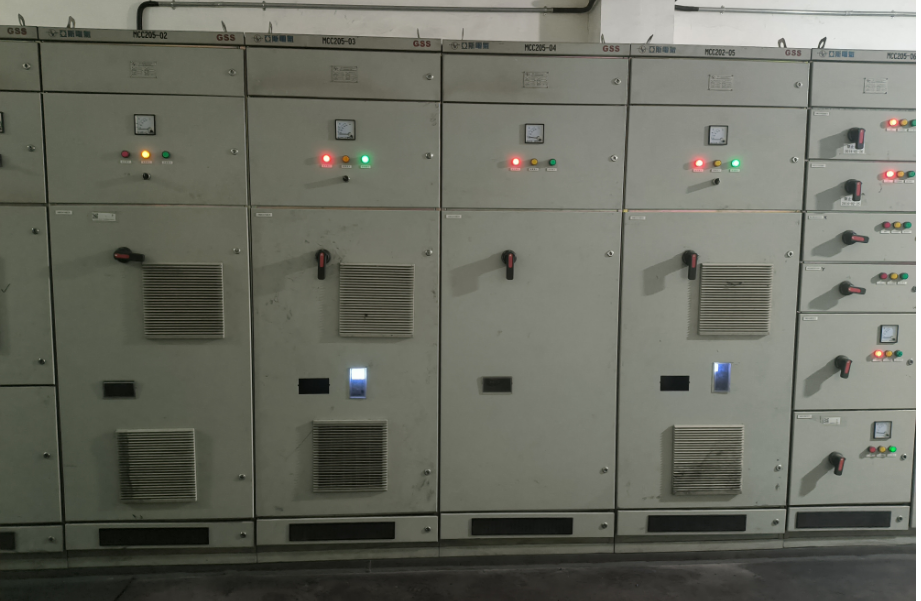

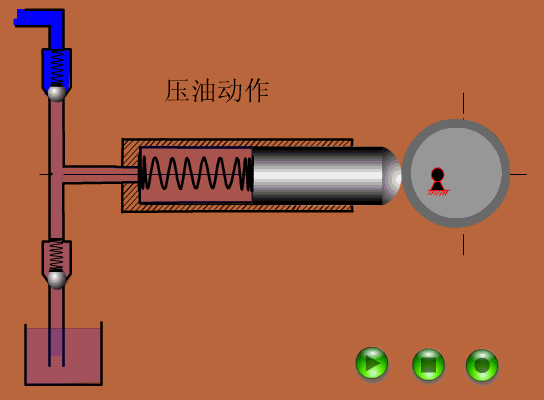

中厚板車間有一套軋機壓下裝置液壓系統中有四臺液壓泵從液壓油箱中吸入油液，形成壓力油排出，四套液壓泵是由四臺施耐德軟啟動器帶異步電機驅動，改造項目將其中三臺軟啟動器+異步電機替換成優利康YDS8000系列變頻器+永磁同步電機。

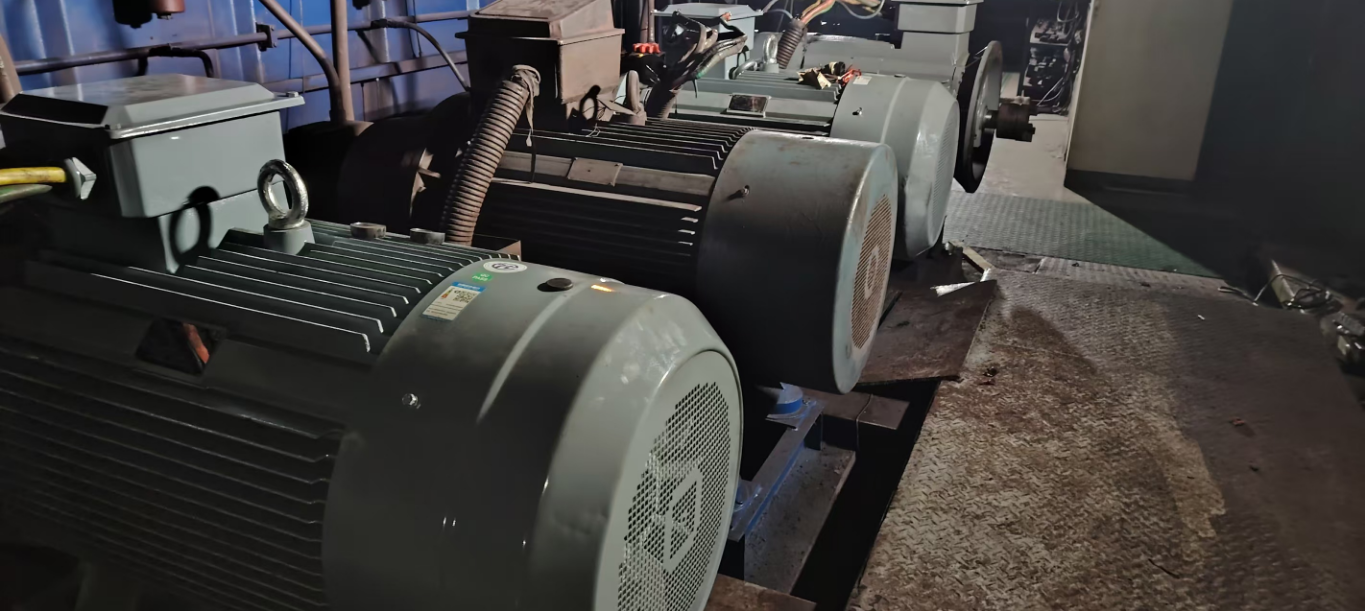

液壓泵電機
二、方案內容

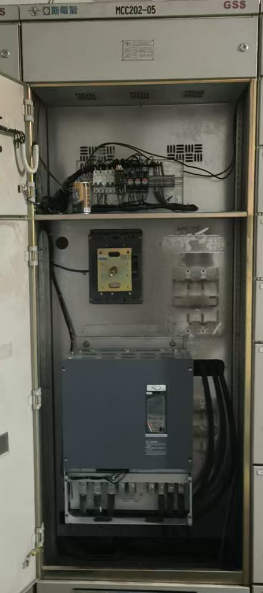

1.變頻器規格
液壓泵同步電機額定電流為271A，電機轉速1500轉，額定功率160KW，根據電機的型號，我司選擇了額定電流300A的160KW變頻器。
2、調試步驟

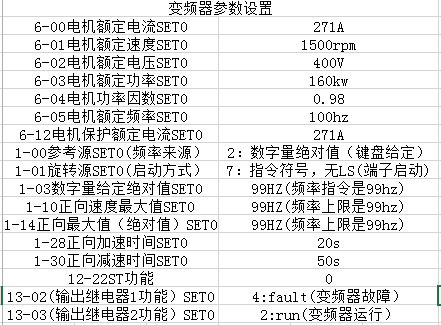

在電機軸上沒有負載的情況下，按照電機參數進行設置并運行，正常后接上電機聯軸器進行帶載測試。
三、總結

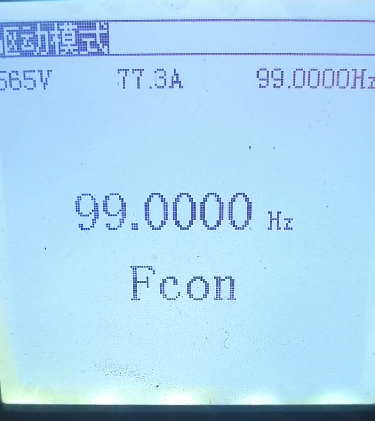

正常電網電壓是380V,改成同步電機以后，液壓泵在運行時時，變頻器上端電流為70A,而軟啟動柜上端是86A,根據得出，改用同步電機之后的用電功率比之前低了10.5KW，即機組運行1小時的耗電量低了10.5kwh（10.5度電），客戶在變頻器前端加裝的電能表也證實了這一點。假如機組一天使用16小時，一年工作300天，預估省下來的電量為50400度電，客戶對于目前的改造情況十分滿意，計劃后期逐步將廠內的異步電機替換成同步電機（數量大概在1000臺左右）
